真石漆是一種很稠厚的厚質建筑涂料，裝飾效果酷似大理石、花崗巖的涂料。主要采用各種顏色的天然石粉配制而成，應用于建筑外墻的仿石材效果，因此又稱液態石。是用合成樹脂乳液與不同級配的彩砂粒子及多種助劑配制而成的，它的生產過程與一般建筑涂料的生產過程是不相同的，不需要通過高速攪拌或研磨等工序，主要是物料攪拌的過程，因此不能使用普通涂料的生產設備，應當使用適合于攪拌稠厚料漿的攪拌機進行生產。
優點：

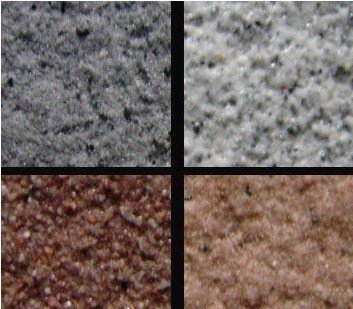

優點一：裝飾性強具有仿天然石材、大理石、花崗巖的厚漿型涂料。自然色澤，具有天然石材的質感，各種線格設計，能提供各種立體形狀的花紋結構，能從視覺上彰顯整個建筑的高雅與莊重之美 ，是外墻干掛石材最佳替代品。
優點二：適用面廣
可用于水泥磚墻、泡沫、石膏、鋁板、玻璃等多種基面，且可以隨建筑物的造型任意涂裝。
優點三：水性環保
真石漆采用水性乳液，無毒環保，符合人們對環保的要求。
優點四：耐污性好
90%污物難以附著，雨水沖刷過后，亮麗如新，人工清潔更容易。
優點五：使用壽命長
高品質的真石漆使用壽命可長達15年。
優點六：經濟實惠
質量好的真石漆，一平米市場價格大約在70-150元(含施工)，干掛石材含安裝費至少在400元/平米以上，相比之下，真石漆占有絕對的性價比優勢。
優點七：無安全隱患
外墻采用石材干掛將加載上千噸額外負擔,嚴重危及生命財產。真石漆用料4-5㎏/㎡,僅占石材重量的1/30,附著力強，不會像石材整體脫落，有效保障安全。
涂層硬度：
真石漆的涂層施工干固后十分堅硬，指甲不能摳動，一般的真石漆如果在良好的天氣情況下施工三天后仍能用指甲摳動，應視為涂層太軟，原因主要是選擇的乳液不恰當。
施工人員在制備真石漆時，采取與制備乳膠漆相同的乳液，這就導致真石漆配方中的乳液含量較低，成膜時因大量砂石的存在使得涂層不夠緊密。經涂料研發人員研究：用于真石漆制備的乳液的粘結強度不應低于3MPa，最低成膜溫度不應低于15℃。較高的最低成膜溫度可能會造成在氣溫較低時不易成膜的缺點，可以通過適當多加成膜助劑的方法來解決。成膜助劑在涂層干燥后可完全揮發，一般不會影響涂膜的性能。真石漆選擇的是粘結力較高的、最低成膜溫度也較高的復合乳液，這從根本上解決了涂層太軟的問題。
涂層抗水性：
涂層抗水性良好，穩定著色，不發白，無色差
有些真石漆涂層在每次下雨以后，都會發白，涂層變得疏松，而在雨停后，經太陽一曬，涂層又恢復原來的顏色。其實，這是由于涂層的耐水性不好、吸收了水分所引起的，配方原因是選用的丙烯酸乳液在合成時需加入表面活性劑，有些廠家為了增加乳液的穩定性，所用的表面活性劑大大超量；有些廠家在制備真石漆時加入羧甲基纖維素、羥乙基纖維素等物質作為增稠劑，以及加入苯甲酸鈉作為防腐劑。這些物質都是水溶性的或親水的，涂料成膜后留在涂層中，就大大降低了涂層的耐水性能。實驗說明，將純丙乳液與石英砂混合，不加任何助劑，噴涂形成的涂層，其吸水率為0.42¼?，而在上述涂料的基礎上加入0.4¾?乙基纖維素，吸水率上升至4.3??。由于真石漆的涂層較厚，一旦吸收了水份后，不容易在較短的時間內釋放出來，因此造成外觀發白，涂層內部疏松的結果。真石漆ESE選用的成膜助劑：有機硅改性丙烯酸酯乳液（硅丙乳液）。在干燥后具有良好的耐水性，因此涂層在干燥后遇水不會發生發白的現象。
隨著人們對內外墻涂料裝飾性要求的提高，天然真石漆以其獨特的外觀及性能越來越受到大家的喜愛，不少高檔住宅、庭院甚至高樓大廈都提出涂飾與天然花崗巖、大理石等天然石材外觀十分相近的真石漆，在性能方面要求具有較強的硬度、防水、耐老化等。
棒銷式砂磨機和超細粉體
納米砂磨機出現故障該排查哪些地方？
臥式磨砂機的連續生產及生產效率高
臥式砂磨機的分離系統及應用領域
